钢铁厂电炉虹图热像监测系统

一、概述

钢铁厂的电炉炼钢主要利用电弧热，在电弧作用区，温度非常高，冶炼过程一般分为熔化期、氧化期和还原期，在炉内不仅能造成氧化气氛，还能造成还原气氛，因此脱磷、脱硫的效率很高。

二、采用在线式热像仪的手段

为解决钢水频繁测温要求，我们推荐采用先进的光电技术热成像技术，通过远距离测试手段来掌握温度。可避免人工测量带来的不安全隐患，节约测温时间，提高工作效率。

    采用智能热成像是先进的光电仪器，非接触式测温，支持365天24小时不间断进行测温处理。远程测温，自动管理，可视化温度呈现。 一次性投入费用，免维护，长期使用。 其优势明显：

1、非接触式。可远程远距离测温，便捷方便，非常安全。

2、以面式测温全局。将全部通过热像图谱显示，显示温度梯度，自动捕捉温度。

3、毫秒级测温时间。采用光电手段，测温响应非常快速，仅10ms。

4、可视化图像管理。测温数据可视化，可存储归档管理。

5、自动化测温。实时测温，24h不间断测温，自动完成数据采集记录。

6、无需耗品。一次投入，一直使用。没有日常耗品及费用。

7、提高自动化监测、管理生产的水平。

三、在线虹图热像监测系统方案

全天候虹图热像监测系统，由在线热像仪探头、数据传输、工控机及分析软件组成、报警装置等组成。主要针对目标电炉本体设备进行温度在线监控，实时远距离测试温度。

    采用红外热像监测系统，利用热成像技术，快速扫描温度分布，配置在线式专业热像仪，高像素768x576，清晰度更高，测温范围-20~2000℃，测温的精度为±2%，测温的响应时间10~15毫秒，测温修正参数从0.01~1.0 。

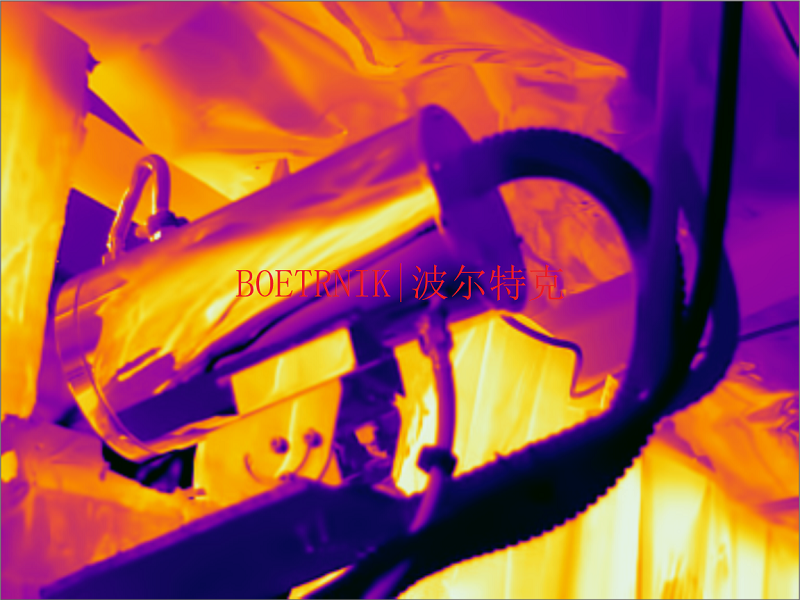

  虹图热像监测系统快速捕捉电炉被测的部位的温度图谱，可拍照、录像记录整个过程的温度。监测后台位置选择炼钢厂车间的现场操作室，推荐测温型在线热像仪集成应用进口芯片探测器，在上百家钢铁公司应用过，其温度可靠性能，深受客户认可。

  本系统作为监测温度得一种重要手段，它具有不接触，不停运，24小时实时监控，发现安全隐患能及时报警等诸多优点，可以做到省时、省力，大大提高设备的运行可靠性。通过网线将热像探头设备数据，从现场汇总传输到监控中心之间，如果距离远将铺设光纤。通过光纤收发器将现场的画面传输到后台监控中心，监控应用后台布置在操作室。安装专业的分析软件，功能强大支持实时分析处理，在屏幕可实时显示现场的温度图像。自动追踪最热点位置进步标示，便于观察确定 。

  当图像目标过小，可通过变焦功能，实现n倍放大效果显示。在线监控系统能365天进行运行，根据现场需要进拍照保存归档管理数据。因为远距离运行工作免维护使用，非常方便。采用本系统可提高生产运行的自动化管理的水平，远程监控自动报警提示。同时，提高测温工作的效率，保护工作人员避免停留在高温环境，带来危险隐患的发生。

四、虹图热像监测专业软件特点

1. 自动测温:  可任意选点、线、矩形、雷达图测温分析；每个区域内捕捉最高温、最低温和显示平均温；任意移动和改变大小。

2. 测试目标定位：任意添加测温目标，自动显示点定位坐标值，显示矩形的长宽尺寸。

3.   全天候监控记录：365天x 24小时实时监测目标，可拍照、可录制全辐射视频。

4.   任意定拍功能：支持定时拍照，间隔从1s~1h任意设定时间。

5.   数码变焦：支持1-30级数码放大，细微不遗漏。

6.   全辐射视频编辑功能：视频播放速度从1/8倍~8倍速任意设定，便于逐步分析动态变化。

7.   自定义多窗口模式：同一界面可设定1~16个窗口，任意切换。

  8. 高帧频采集：帧频25Hz，最高可到100Hz，真实每秒100个数据，不丢包。

9.  保护功能：反接保护和过欠压保护设计。

10.  软件开发包：提供SDK开发包支持win32、x64、Linux(x86/ARM)。

11. 多任务调度：前台保证实时视频采集播放，同步，后台实时测温并记录温度数据到数据库，记录数据3个月。

  12.文件自动命名：支持当前数据记录，拍照保存的文件名称组，由外部指令提供，自动匹配。同时支持延时特殊情况。

五、安装位置情况

测温位置有两处可选。

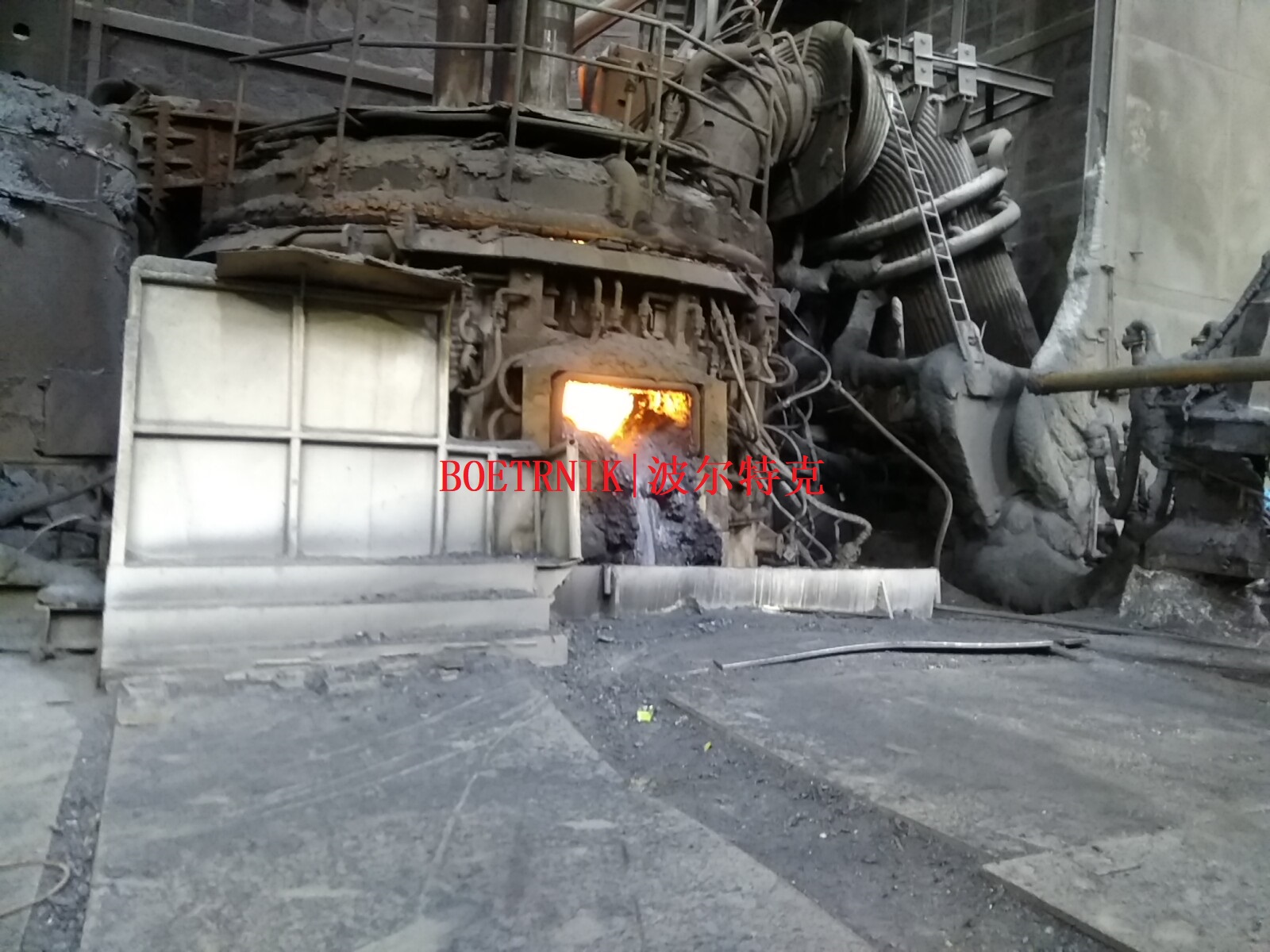

前端探头就近安装俯视，配置定制镜头，覆盖整电炉本体范围。定制专用支架，调整角度，实时测温无遮挡。配置风冷吹扫，防止粉尘积累。

六、硬件配置

（略）

七、系统清单

（略）

详细方案，免费索取：BTK_info@163.com
